Виды токарных державок: расшифровка маркировки по ISO, обозначения и подбор

3893.650

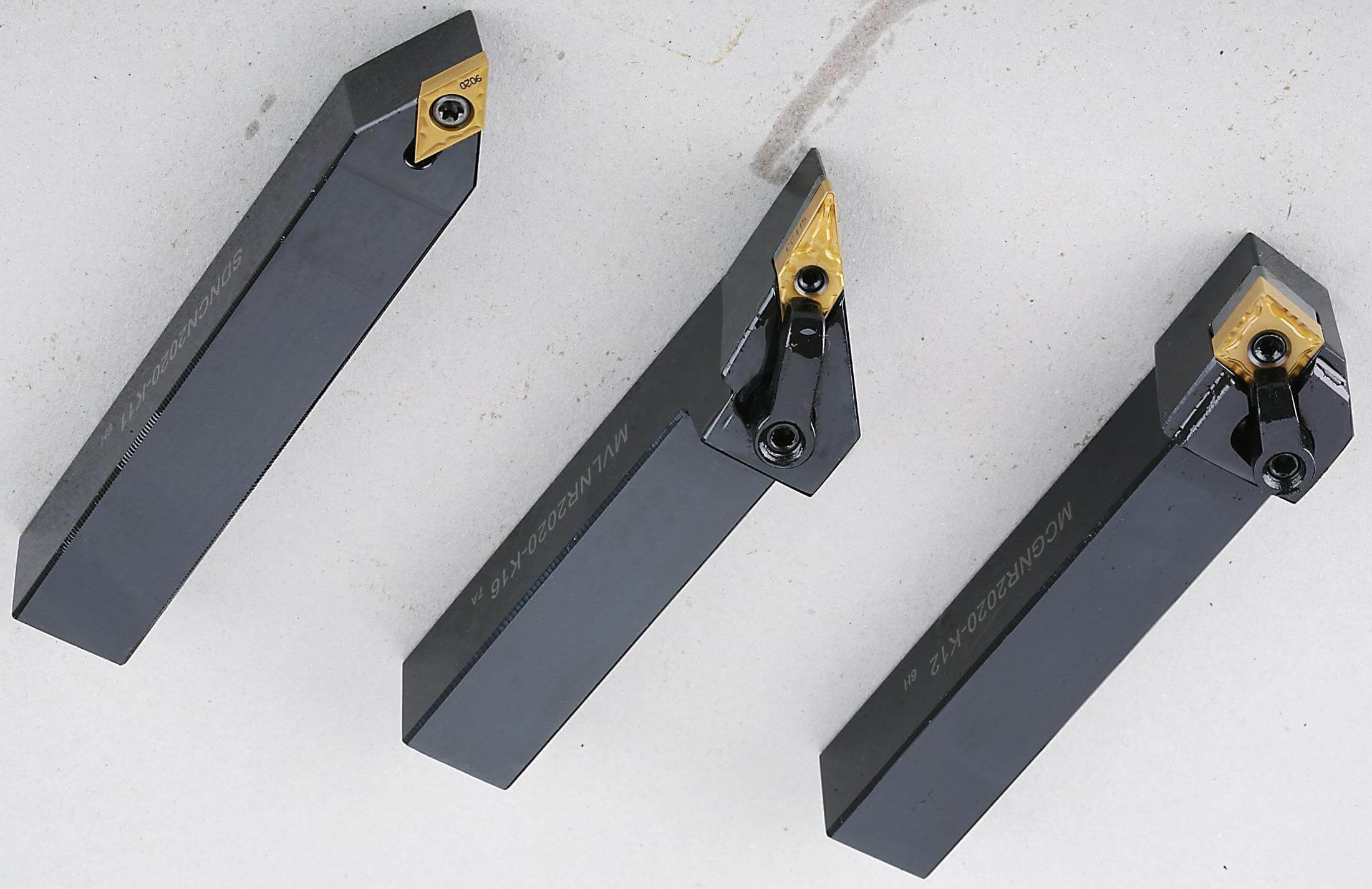

Что такое токарные державки

Токарный станок используется при резке металла, нарезке резьбы и обработке различных деталей. Для разных задач применяются разные виды инструментов. Один из ключевых компонентов оснастки — токарные державки, предназначенные для фиксации и позиционирования сменных режущих пластин.

Державка — это деталь, обеспечивающая надёжное и точное крепление режущей пластины. Надёжная фиксация критически важна: при плохом креплении возникает риск поломки инструмента, брака детали или снижения точности обработки.

Державка обычно имеет форму бруска с квадратным или прямоугольным сечением (для наружного точения) или круглым сечением (для внутреннего точения/расточки). Для изготовления используется прочная сталь, однако для расточных державок, особенно при больших вылетах (отношении длины к диаметру), часто применяют твердый сплав или специальные демпфирующие конструкции для повышения жесткости и эффективного гашения вибраций.

Как подобрать державку: рекомендации

Помимо маркировки, при выборе державки стоит учитывать:

  • Тип прижима пластины. Для тяжёлых условий обработки (например, прерывистого резания или больших глубин резания) подойдут системы с повышенной жесткостью фиксации, такие как двойной прижим (рычаг + верхний прижим) или мультизажим. Винтовой прижим часто используется для чистовых операций или при работе с пластинами без отверстия.
  • Геометрия и назначение. Геометрия державки (например, главный угол в плане) влияет на ее пригодность для определенных операций. Державки с углом 90° (например, тип PCLN R/L) часто предпочтительны для обработки уступов и черновой обработки, тогда как державки с меньшими углами (например, PDJN R/L) могут лучше подходить для чистовых проходов или копирования по сложному контуру. Однако решающую роль в определении типа обработки (черновая/чистовая) играют выбранная режущая пластина (ее геометрия, сплав, стружколом, радиус при вершине) и назначенные режимы резания. Не существует строго "универсальных" державок; выбор всегда зависит от конкретной задачи.

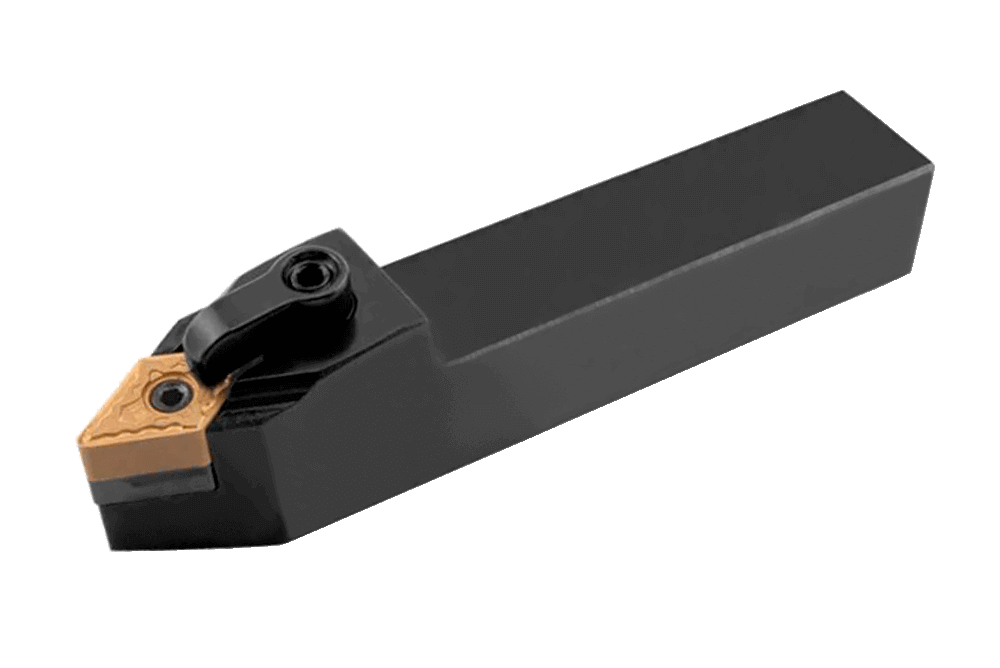

Расшифровка маркировки державок для наружного точения (по стандарту ISO)

Этот тип державок — один из самых распространенных, так как наружное точение является частой операцией в металлообработке. Как и другие державки со сменными пластинами, они позволяют быстро заменять режущий инструмент без переустановки и переналадки станка.

Основные параметры маркировки (обычно 9 позиций):

1. Тип крепления пластины:

  • C — Верхний прижим (Clamp)
  • D — Двойной прижим (рычаг + верхний прижим) (Double clamp)
  • M — Мультизажим (комбинированный) (Multi clamp)
  • P — Прижим рычагом за отверстие (Pin lock)
  • S — Крепление винтом (Screw clamp)
  • T — Крепление Т-образным ключом (часто для тангенциальных пластин)
  • W — Клиновой прижим (Wedge clamp)

2. Форма пластины:

  • C — Ромб 80°
  • D — Ромб 55°
  • H — Шестигранник 120°
  • K — Параллелограмм 55°
  • L — Прямоугольник 90°
  • O — Восьмигранник 135°
  • P — Пятигранник 108°
  • R — Круглая
  • S — Квадрат 90°
  • T — Треугольник 60°
  • V — Ромб 35°
  • W — Тригон 80° (ломаный треугольник)

3. Главный угол в плане (угол державки):

Обозначается буквой:

  • A=90°, B=75°, D=45°, E=60°, F=90° (для фасок)
  • G=90° (спец.)
  • J=93°, K=75° (спец.)
  • L=95°, R=75° (обратный)
  • S=45° (обратный)

4.Задний угол пластины:

  • N — 0° (пластины без заднего угла)
  • A — 3°, B — 5°, C — 7°, D — 15°, E — 20°, F — 25°, G — 30°, P — 11°

5.Направление обработки:

  • L — Левое исполнение
  • R — Правое исполнение
  • N — Нейтральное (прямое) исполнение

6. Высота державки (хвостовика): в мм (например, 20, 25)

7. Ширина державки (хвостовика): в мм (например, 20, 25)

8. Длина державки: Обозначается буквой (например, F=80, G=90, H=100, K=125, M=150, P=170, Q=180, R=200, S=250, T=300, U=350, V=400, W=450, Y=500 мм). X — нестандартная длина.

9. Размер пластины: Обычно указывает длину режущей кромки (L) или диаметр вписанной окружности (IC) для устанавливаемой пластины в мм (например, 09, 12, 16).

Примечание: Дополнительные символы после основной маркировки (например, -CS, -M) часто являются кодами производителя, указывающими на особенности конструкции (например, наличие подвода СОЖ) и не всегда стандартизированы.

Расшифровка маркировки державок для внутреннего точения (расточные оправки)

Используются для обработки глухих или сквозных отверстий. Правильный выбор расточной державки (особенно из твердого сплава или с демпфирующей системой) и пластины позволяет снизить вибрации при большом вылете, улучшить точность обработки и качество поверхности. Обеспечивают быструю замену пластин.

Параметры маркировки (обычно 10 позиций):

  1. Материал хвостовика и наличие СОЖ:

    • A — Стальной хвостовик с внутренним подводом СОЖ

    • E — Твердосплавный хвостовик с внутренним подводом СОЖ

    • (Иногда F — стальной с СОЖ, H — твердосплавный с СОЖ - зависит от производителя)

    • S — Стальной хвостовик (обычно без СОЖ, если не указано иное в доп. кодах)

    • C — Твердосплавный хвостовик (обычно без СОЖ)

    • X — Специальное исполнение державки (может касаться материала, конструкции, СОЖ)

  2. Минимальный диаметр растачивания (Dmin): Указывается в миллиметрах.

  3. Длина державки: Обозначается буквой (аналогично наружным, но с другими значениями, например, E=75, F=80, G=90, H=100, K=125 ... Z=500 мм).

  4. Тип крепления пластины: Аналогично наружным державкам (C, D, M, P, S, T, W).

  5. Форма пластины: Аналогично наружным державкам (C, D, R, S, T, V и т.д.).

  6. Главный угол в плане (угол державки): Аналогично наружным державкам, но с учетом специфики растачивания (например, L=95°, Q=107.5°, S=90°).

  7. Задний угол пластины: Аналогично наружным державкам (N, B, C, P, D...).

  8. Направление обработки: Аналогично наружным державкам (L, R, N).

  9. Размер пластины: Аналогично наружным державкам (длина кромки или IC, например, 06, 09, 11).

  10. Дополнительные символы: Коды производителя (например, для СОЖ высокого давления, типа сопла и т.д.).

Расшифровка маркировки резьбовых державок

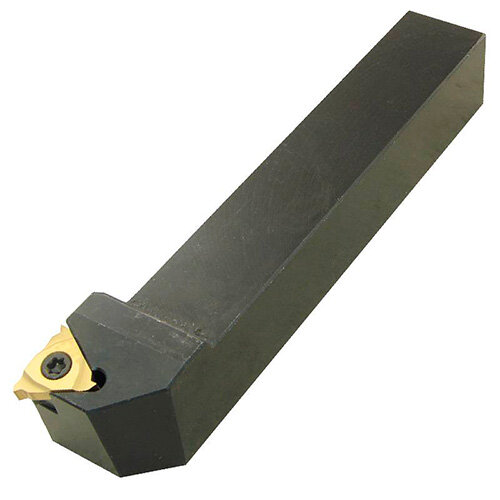

Применяются для нарезания наружной (тип SER/L) или внутренней (тип SIR/L) резьбы с использованием сменных резьбовых пластин.

Структура маркировки резьбовых державок во многом схожа с маркировкой обычных токарных и расточных державок, но включает специфические элементы, связанные с резьбовой пластиной. Пример типовой структуры:

  1. Тип державки: Например, SER (Screw clamp, External, Right hand - Наружная правая с винтовым креплением), SIR (Screw clamp, Internal, Right hand - Внутренняя правая с винтовым креплением). Первые буквы указывают на тип крепления и назначение (наружная/внутренняя).

  2. Размеры хвостовика: Высота и ширина для наружных (мм), диаметр для внутренних (мм).

  3. Длина державки: Буквенный код (аналогично токарным).

  4. Размер резьбовой пластины: Цифровой код, указывающий на размер (обычно длину кромки или стандартный размер) устанавливаемой резьбовой пластины (например, 11, 16, 22).

  5. Направление: Последняя буква (R - правое, L - левое).

  6. Дополнительные символы: Могут указывать на тип используемой подкладной пластины (для регулировки угла наклона резьбы) или другие особенности (например, -A, -B, -N – тип подкладки).

Державки для внутреннего и внешнего точения, резьбовых смотрите в интернет-магазине Mekkain

Важно: Эта структура является общей. Необходимо сверяться с каталогами конкретных производителей для точной расшифровки. Тип державки (внутренняя/наружная) определяется ее конструкцией и первыми буквами маркировки (например, SIR vs SER), а не специальными кодами N или W в середине маркировки.

Выводы

Маркировка токарных державок по системе ISO и дополнения производителей предоставляют стандартизированный способ идентификации инструмента. Понимание этих обозначений позволяет инженерам, технологам и операторам станков точно подбирать державки под конкретную задачу, тип пластины и условия обработки, что значительно упрощает работу, повышает её точность и эффективность.
