Монолитные фрезы против сменных пластин: гайд по выбору и расчету скрытых затрат на ЧПУ

На производствах часто спорят, что выгоднее: один раз потратиться на качественную монолитную фрезу или взять сборную со сменными пластинами. Пытаясь сэкономить, цех ищет универсальное правило, покупая инструмент по привычке. Но правда в том, что каждый случай уникален. Стратегия, которая сэкономит вам сотни тысяч на черновой обдирке стали, принесет сплошной брак на точных деталях. Давайте разберемся, как перестать покупать инструмент вслепую и попробуем посчитать реальную стоимость обработки под каждую конкретную задачу.

Ловушка ценника: считаем скрытые расходы «на пальцах»

Главная ошибка при выборе инструмента — смотреть только в счет-фактуру. Настоящая экономика ЧПУ строится на концепции совокупной стоимости владения (TCO). Вы покупаете не кусок металла, вы покупаете время станка.

Представьте: монолитная фреза затупилась. Чтобы вернуть станок в работу, оператор должен остановить шпиндель, вытащить оправку, заменить фрезу в цанге, обкатать ее на пресетере (или коснуться датчика Renishaw) и внести коррекцию на длину в стойку ЧПУ. Это занимает около 10 минут.

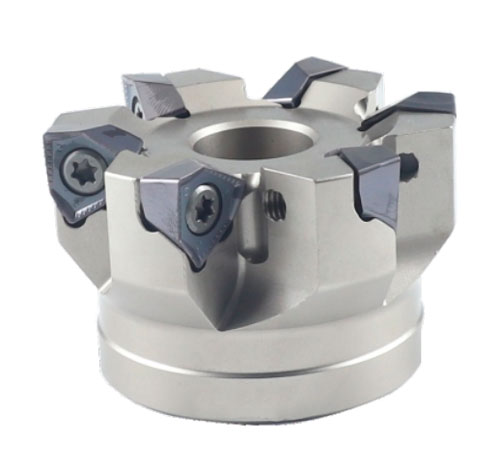

Если затупилась фреза со сменными многогранными пластинами (СМП), оператор просто откручивает винт, поворачивает пластину новой гранью и затягивает обратно прямо в шпинделе. Вылет инструмента не меняется. Это занимает 1 минуту.

Если нормо-час вашего станка стоит 2000 рублей, то каждая замена монолита обходится вам в 330 рублей скрытых убытков просто на простое оборудования, а поворот пластины — всего в 30 рублей. Сравните стоимость самой замены: новый монолит обойдется, например, в 5000 рублей, тогда как поворот пластины — это 0 рублей (вы используете вторую грань уже купленной пластины). При интенсивной черновой обработке за смену набегают колоссальные суммы потерь.

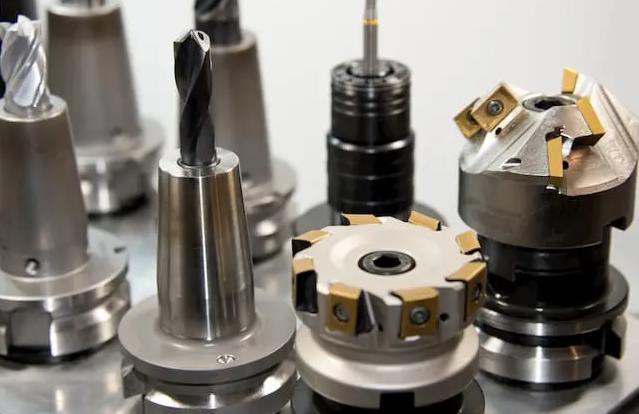

Правило линейки: где заканчивается монолит и начинаются сменные пластины

В металлообработке есть негласные физические границы, нарушать которые экономически нецелесообразно.

• До 10 мм: Практически безоговорочное царство монолита. Хотя на рынке существуют экзотические сборные микрофрезы от 8 мм, их жесткость и размер крепежного винта не выдерживают серьезных нагрузок в серийном производстве.

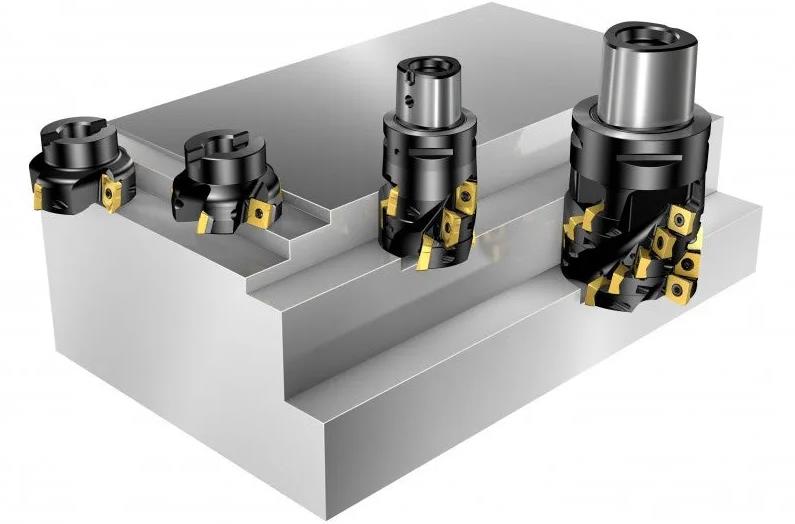

• От 20 мм и выше: Абсолютная территория сменных пластин. Покупать цельный кусок карбида вольфрама диаметром 25 мм для черновой обдирки — это финансовое преступление против своего цеха.

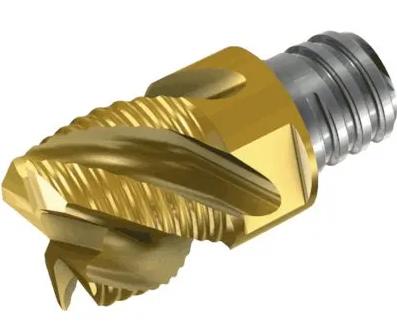

• «Серая зона» 10–20 мм: Самый сложный участок. Именно здесь сегодня активно внедряются фрезы со сменными твердосплавными головками (позволяют менять режущую часть по резьбе без перепривязки длины). Они дают жесткость монолита и экономию СМП.

Три сценария из жизни: математика, которая убедит

Чтобы не быть голословным, применим наши правила к реальным задачам:

• Сценарий А: Инструментальное производство (пресс-формы и штампы). Обработка единичная, сложная 3D-поверхность, требуется высочайшая точность.
  Вердикт: Только монолит. Пластины не дадут нужной геометрии профиля, а риск испортить дорогостоящую матрицу из-за скола пластины перекрывает любую экономию.

• Сценарий Б: Серийная обдирка деталей из стали 45. Стоит задача снять максимум стружки за минимум времени.
  Вердикт: Сборная фреза. Корпус за 8000 рублей и упаковка пластин по 400 рублей/штука окупят себя быстрее, чем вы сожжете три монолитные фрезы по 7000 рублей на суровых черновых режимах.

• Сценарий В: Глубокие карманы в авиационном алюминии.
  Вердикт: Сменные головки или монолит. Корпус сборной фрезы имеет посадочные гнезда под пластины, которые ухудшают отвод стружки. В глубоком кармане стружка пакетируется, и сборную фрезу просто заклинит, в то время как монолит с полированными канавками легко выбросит стружку наверх.

Иллюзия экономии: когда сменная пластина — это гарантированный брак

Сборный инструмент — не панацея. У пластин есть технологические пределы. Во-первых, вы никогда не получите от СМП идеальную зеркальную шероховатость (Ra). Во-вторых, при фрезеровании глубокой стенки в несколько проходов пластина неизбежно оставит микроскопические «ступеньки» на границах проходов.

Кроме того, режущая кромка сменной пластины обычно имеет защитную фаску (она более «тупая», чем бритвенно-острый монолит). Из-за этого радиальная составляющая силы резания резко возрастает, отжимая стенку детали, в то время как острый монолит переводит усилие в тангенциальное направление (на сдвиг стружки). Деталь начинает вибрировать, звенит, и вы получаете брак по размерам на тонкостенных элементах.

Жизнь после смерти: почему переточка монолита убивает вашу прибыль

Сторонники монолита часто аргументируют: «Зато мы можем его переточить 3-4 раза!». Но они забывают о физике процесса.
После переточки фреза диаметром 12 мм становится, например, 11.6 мм. Если оператор запустит старую программу, деталь получится с браком в 0.2 мм на сторону. Поэтому приходится останавливать процесс и просить программиста пересчитать траекторию (эквидистанту) в CAM-системе.

Более того, при заводском изготовлении на монолит наносится PVD-покрытие (например, TiAlN), которое защищает твердый сплав от температур. При обычной переточке покрытие снимается. Если вы не отправляете фрезу в специализированный центр на повторное нанесение покрытия (что долго и дорого), ваша переточенная фреза проработает максимум 40-50% от ресурса новой.

Чек-лист из 5 вопросов перед походом в отдел закупок
Инструмент — это не расходник, это инвестиция в производительность станка. Вместо того чтобы спорить, просто ответьте на 5 вопросов перед заказом:

1. Какой диаметр инструмента мне нужен? (Вспоминаем «Правило линейки»).

2. Какая это операция: черновая обдирка или чистовое выглаживание?

3. Какова серийность деталей: 1 штука или 1000?

4. Насколько критична шероховатость и есть ли тонкие стенки?

5. Сколько стоит час работы станка, на котором это будет фрезероваться?

Ответы на эти вопросы сами покажут, какой инструмент положить в корзину.
