Маркировка твердосплавных пластин: расшифровка классификации ISO, таблицы и геометрия

Ошибка в одной букве при заказе инструмента может стоить дорого: от вибраций и плохой шероховатости до сломанной державки или запоротой партии деталей. Стандарт ISO 1832 — это не просто набор символов, это универсальный язык, который понимают все современные производители.

В этой статье мы разберем маркировку «по косточкам». Вы научитесь читать код (например, CNMG 120408) как открытую книгу, понимая, какая геометрия и режимы резания скрыты за каждым символом.

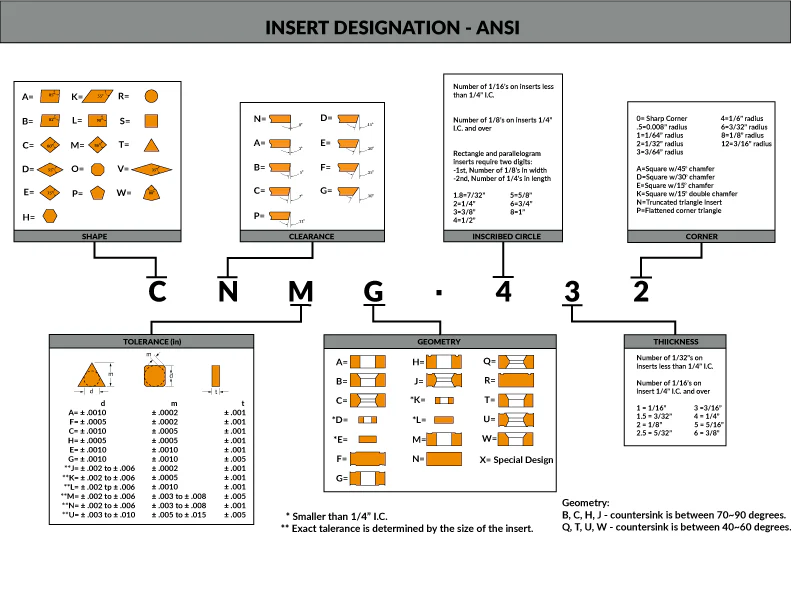

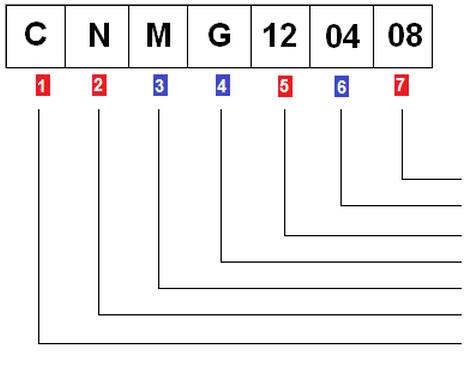

Анатомия кода: как читать строку

Маркировка токарной пластины состоит из 9 основных позиций. Первые четыре буквы описывают геометрию и посадку, цифры — габариты, а «хвост» маркировки — спецификацию производителя (стружколом и сплав).

Разберем каждую позицию по порядку.

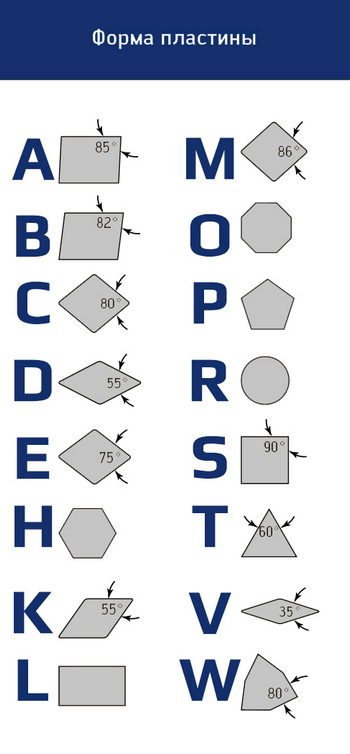

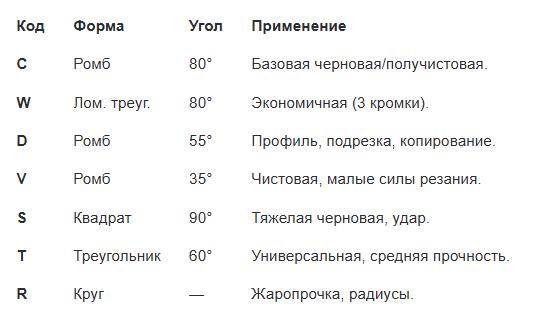

Позиция 1: Форма пластины (Shape)

Первая буква — это фундамент. Она определяет не только форму, но и прочность пластины.

• Правило технолога: Чем больше угол при вершине, тем прочнее кромка, но тем выше силы резания и вибрации.

• Пример: Для тяжелой обдирки берем C или S, для чистовой профильной обработки — V.

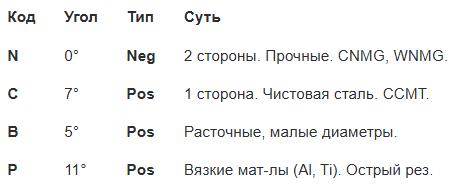

Позиция 2: Задний угол (Clearance Angle)

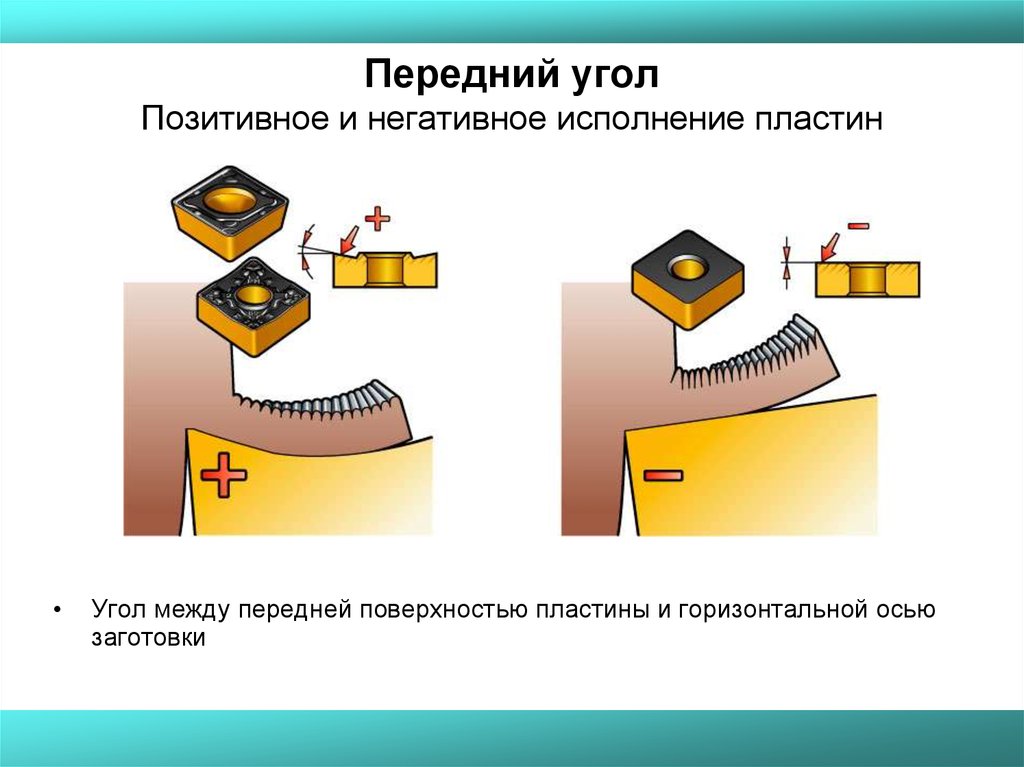

Делит пластины на Негативные (прочные) и Позитивные (острые).

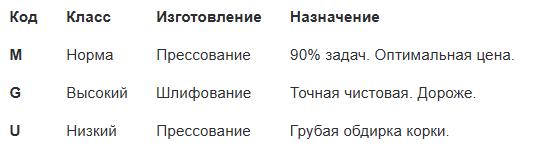

Позиция 3: Допуски точности (Tolerance)

Позиция 4: Тип крепления (Fixing)

Позиции 5, 6, 7: Размеры (Цифровой блок)

Если буквы — это тип, то цифры — это габариты.

Позиция 5: Длина кромки

Две цифры = длина в мм.

• CNMG 12... = 12 мм.

• Важно: Размер пластины должен строго совпадать с гнездом державки.

Позиция 6: Толщина

• 04 = 4.76 мм (стандарт).

• 03 = 3.18 мм.

Позиция 7: Радиус при вершине (Nose Radius)

Главный параметр для чистоты (Ra).

Совет: Для зеркала подача (Fn) при чистовом проходе ≤ 2/3 от радиуса пластины.

Дополнительные параметры (Хвост)

1. Стружколом (Chipbreaker):

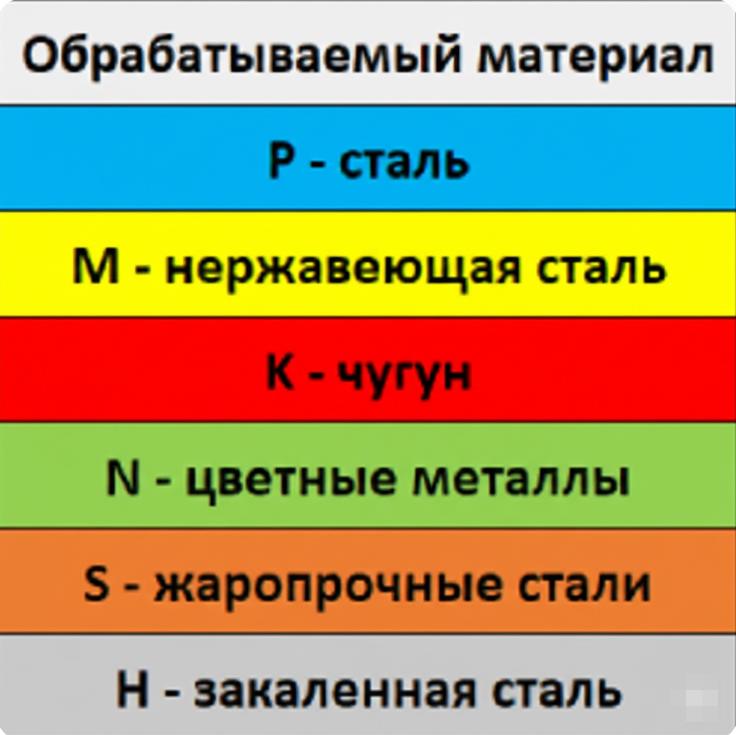

   • -PM: P (сталь), M (средняя).

   • -PF: P (сталь), F (чистовая).

2. Сплав (Grade): 4 цифры (твердость + покрытие).

Практический кейс: Читаем код

Пример: WNMG 080408-PM

1. W: Ломаный треугольник (6 кромок).

2. N: Негативная (прочная).

3. M: Прессованная.

4. G: Отверстие цилиндр.

5. 08: Длина ~8 мм.

6. 04: Толщина ~4.76 мм.

7. 08: Радиус 0.8 мм (универсал).

8. -PM: Для стали, средние режимы.

Вердикт: «Рабочая лошадка» для стали. Экономичная и надежная.

Вместо заключения

Понимание маркировки ISO дает свободу. Зная геометрию CNMG 120408, вы можете купить и дорогой оригинал, и бюджетный аналог — они оба встанут в вашу державку.
