Фрезы со сменными пластинами: разновидности, подбор, ГОСТы, особенности и преимущества

Остановка современного станка с ЧПУ для замены и перепривязки затупившегося монолитного инструмента — это прямые финансовые убытки. Когда час машинного времени стоит дорого, на первый план выходит скорость обслуживания оснастки.

Именно поэтому сборные фрезы со сменными многогранными пластинами (СМП) стали стандартом в современной металлообработке. Они позволяют восстановить режущие свойства инструмента прямо в шпинделе станка за считанные секунды — достаточно просто ослабить винт и повернуть пластину новой гранью.

Особенности и преимущества сборных фрез

Главное отличие сборного инструмента от монолитного или напайного заключается в его модульности. Корпус фрезы выступает в роли долговечной державки, а всю черновую работу берет на себя сменный твердосплавный элемент.

Почему производства переходят на фрезы со сменными пластинами:

• Экономия времени. Индексация (поворот) пластины не меняет вылет инструмента. Оператору не нужно заново измерять длину фрезы и вносить коррекции в стойку ЧПУ.

• Снижение себестоимости. Вы покупаете стальной корпус один раз, а затем меняете только расходники. Одна пластина может иметь от 2 до 16 рабочих кромок, что делает ее использование очень выгодным.

• Универсальность. На один и тот же корпус часто можно установить пластины для обработки стали, чугуна или алюминия — достаточно поменять геометрию и сплав.

• Защита от фатальных поломок. При жестком ударе или ошибке в программе ломается пластина, а не дорогостоящий инструмент целиком.

Разновидности фрез со сменными пластинами

Под каждую задачу в машиностроении разработана своя кинематика корпуса. Рассмотрим основные виды.

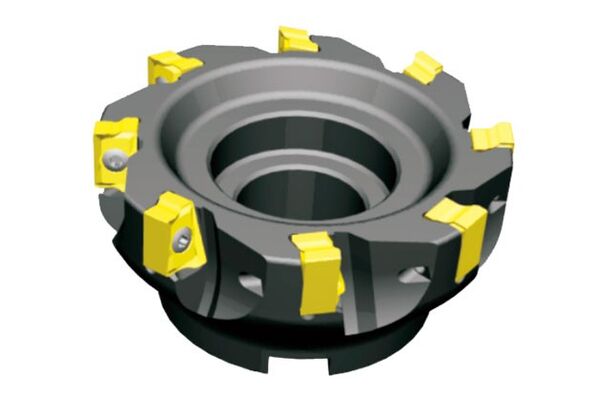

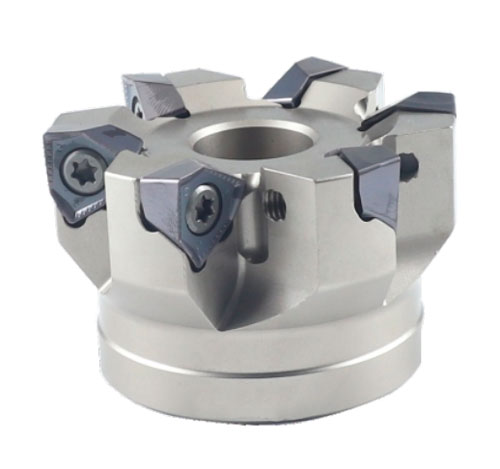

Торцевые (насадные) фрезы

Безальтернативный инструмент для высокопроизводительной обработки плоскостей. Имеют большой диаметр (от 40 до 315 мм и более) и устанавливаются на станок через специальную оправку. Отличаются высокой жесткостью и позволяют снимать припуск по всей ширине детали за один проход. Угол в плане обычно составляет 45° или 90°.

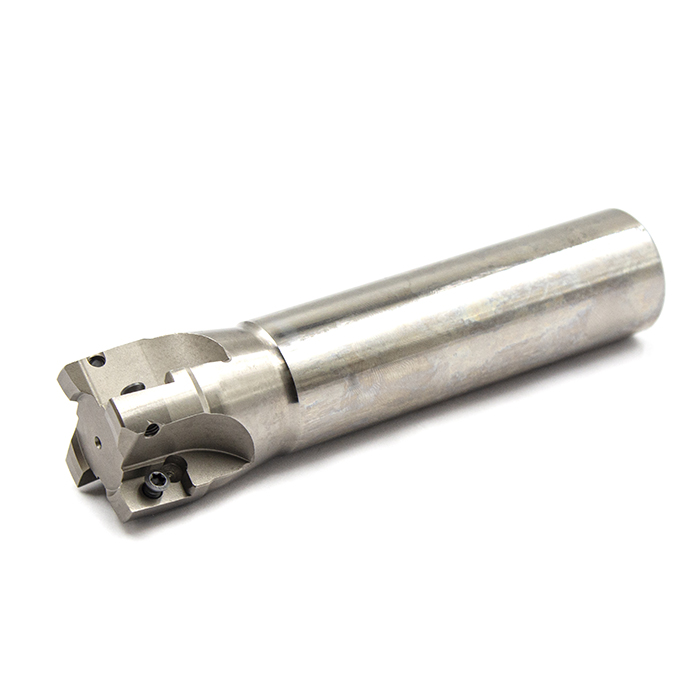

Концевые фрезы

Инструмент с цилиндрическим хвостовиком (обычно диаметром от 10 до 40 мм). Применяются для фрезерования пазов, карманов, уступов и контурной обработки. Идеально подходят для малогабаритных деталей и станков с небольшой мощностью шпинделя.

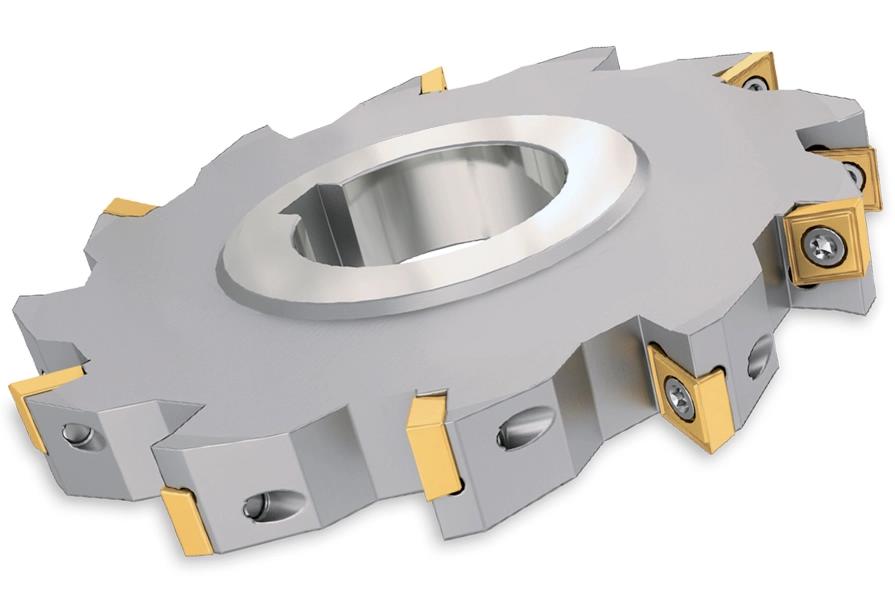

Дисковые и трехсторонние фрезы

Незаменимы при отрезных работах и прорезке глубоких, но узких пазов. Трехсторонние фрезы имеют режущие кромки не только по периферии, но и на торцах, что позволяет обрабатывать паз с идеальной точностью по ширине.

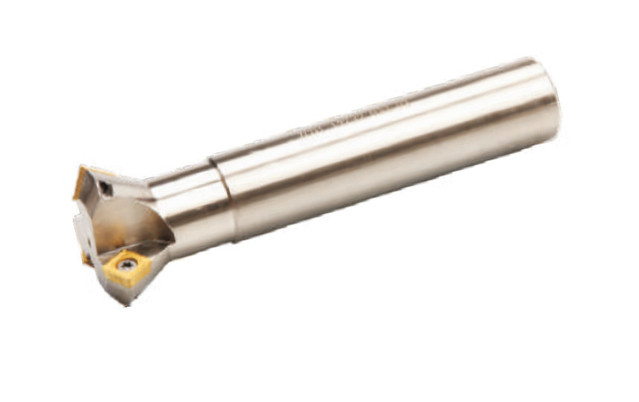

Фасочные фрезы

Специализированный инструмент для снятия фасок (обычно под углом 30°, 45° или 60°), притупления острых кромок и подготовки деталей под сварку. Позволяют отказаться от ручной слесарной доработки.

Копировальные (сферические) фрезы

Используются для 3D-фрезерования сложных криволинейных поверхностей. Это основной инструмент при производстве штампов, пресс-форм и лопаток турбин. Оснащаются круглыми пластинами, которые обеспечивают плавный переход между проходами.

Фрезы для высоких подач (High Feed Milling)

Самый современный метод черновой обработки. Специфическая геометрия фрезы перенаправляет силы резания вдоль оси шпинделя. Это позволяет работать с экстремальными подачами при малой глубине резания. Фрезы High Feed практически исключают радиальные вибрации и спасают при работе с длинными вылетами.

ГОСТы и международная стандартизация (ISO)

Исторически на постсоветском пространстве инструмент регламентировался ГОСТами (например, ГОСТ 22087-76 для торцевых фрез). Сегодня подавляющее большинство производителей работает по международному стандарту ISO 1832.

Стандарт описывает строгую буквенно-цифровую кодировку, где зашифрованы форма пластины, допуски и размеры. Не менее важна цветовая классификация обрабатываемых материалов:

• ISO P (Синий): Углеродистые и легированные стали.

• ISO M (Желтый): Нержавеющие стали.

• ISO K (Красный): Чугун.

• ISO N (Зеленый): Алюминий, медь, пластики.

• ISO S (Коричневый): Жаропрочные сплавы, титан.

• ISO H (Серый): Закаленные стали.

Материалы и геометрия сменных твердосплавных пластин

Основа современной пластины — это твердый сплав (карбид вольфрама). Для увеличения срока службы инструмента на базу наносятся износостойкие покрытия методами CVD или PVD.

По геометрическим параметрам пластины делятся на две основные группы:

1. Негативные (задний угол 0°). Двусторонние пластины с максимально прочной режущей кромкой. Отлично подходят для тяжелой черновой обработки, но создают высокое сопротивление резанию и требуют жесткого станка.

2. Позитивные (задний угол больше 0°). Односторонние пластины. Режут металл мягко, снижают вибрации и хорошо отводят стружку. Это оптимальный выбор для обработки алюминия, нержавеющей стали и чистовых проходов.

Типы крепления пластин к корпусу фрезы

От надежности фиксации зависит жесткость инструмента и точность обработки:

• Крепление центральным винтом. Самый популярный и компактный вариант. Винт проходит через отверстие в пластине и притягивает ее к посадочному гнезду.

• Клиновой прижим. Пластина фиксируется мощным стальным клином. Применяется на фрезах для тяжелой обдирки.

• Рычажный механизм. Позволяет быстро менять пластины без полного выкручивания крепежа.

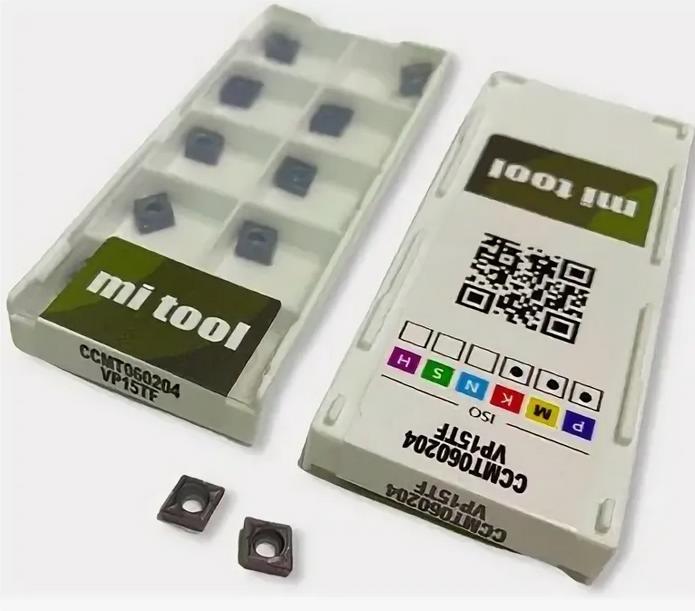

Подбор инструмента: от станка до режимов резания

При подборе режущих пластин для фрез учитываются следующие нюансы:

• материал изготовления режущего элемента;

• радиус при вершине;

• параметры обрабатываемых заготовок;

• количество посадочных мест на рабочей поверхности фрезы;

• диаметр винтов, используемых для фиксации пластин;

• тип выполняемых операций (снятие фаски, формирование канавок, выступов и т.д.);

• конфигурация фрезы.

Особое внимание уделяется качеству продукции. Специалисты рекомендуют приобретать пластины проверенных брендов, изготовленные согласно отраслевым нормативам.

Заключение

Фрезы со сменными твердосплавными пластинами — это не просто инструмент, а гибкая система, которая адаптируется под любые производственные задачи. Инвестируя в качественный модульный инструмент и грамотно подбирая пластины, вы гарантированно снижаете стоимость каждой выпущенной детали и повышаете рентабельность всего участка механообработки.
