Фреза и сверло: в чём разница и в каких случаях можно сверлить фрезой

Сверло и фреза относятся к осевому режущему инструменту, но решают разные задачи. Сверло работает только вдоль своей оси и получает отверстие за один проход. Фреза снимает металл боковыми кромками при подаче в плоскости и формирует пазы, уступы, контуры и карманы. Сверлить фрезой можно, но только фрезой с торцевыми кромками через центр и с ограничением по подаче — разбираем ниже.

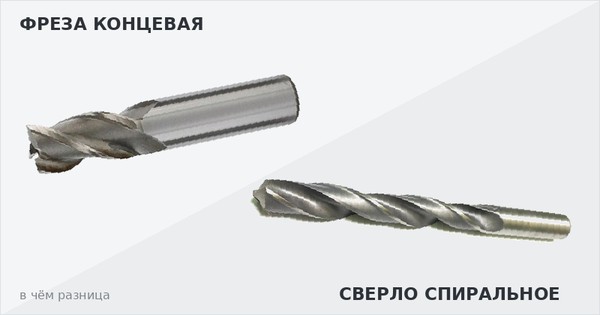

Чем отличается сверло от фрезы

Ключевое отличие — направление подачи. Сверло перемещается по оси Z и снимает припуск двумя главными кромками. Концевая фреза рассчитана на подачу в плоскости XY: основную работу выполняют боковые кромки по винтовой линии.

Из этого следуют все остальные различия — геометрия торца, число зубьев, достижимая точность и допустимый вылет.

Разница в геометрии и направлении подачи

У спирального сверла две главные режущие кромки сходятся к поперечной кромке — перемычке. Перемычка металл практически не режет: она его выдавливает, создавая основное сопротивление подаче. Поэтому производители применяют подточку перемычки, а конструктивные исполнения подточки нормируются: без подточки (Н), с подточкой поперечной кромки (НП), с подточкой кромки и ленточки (НПЛ) и другие.

Угол при вершине для конструкционных материалов — 118°. Для нержавеющих и вязких сплавов применяют более тупую заточку около 130–135°: кромка входит мягче, снижается нагрузка и увод. ГОСТ конкретных значений угла не диктует, но ограничивает точность его исполнения — предельное отклонение не более ±3°.

У концевой фрезы центральной режущей зоны может не быть вовсе. Торцевые зубья у многих фрез не доходят до оси, и при вертикальном врезании центр торца упирается в металл без резания. Фрезы, у которых торцевые кромки перекрывают центр (center-cutting), врезаться по оси способны, но с ограниченной подачей.

Второе следствие — число кромок. Сверло всегда работает двумя, фреза — от двух до шести и более. Больше зубьев означает выше минутную подачу, но меньше объём стружечных канавок, поэтому многозубые фрезы не приспособлены к отводу стружки из глухого отверстия.

Третье — длина рабочей части. У свёрл она нормирована сериями: короткая по ГОСТ 4010-77, средняя по ГОСТ 10902-77, длинная по ГОСТ 886-77, сверхдлинная по ГОСТ Р 70115-2022. Для труднообрабатываемых материалов действуют отдельные стандарты — ГОСТ 20694-75 и ГОСТ 20695-75. У концевой фрезы увеличение вылета быстрее снижает жёсткость: сказывается боковая нагрузка, которой у сверла нет.

Сводная таблица: фреза и сверло

Практический вывод: если нужно получить отверстие, инструмент подбирается из линейки спиральных и твердосплавных свёрл — быстрее и с меньшим износом. Причём класс точности стоит выбирать по требуемому квалитету: под 10–13 квалитет нужен класс А1, класс В даст только 15-й. Фреза берётся, когда отверстие некруглое, требует более чистой поверхности или совмещается с обработкой контура — тогда работают концевые и твердосплавные фрезы.

Можно ли сверлить концевой фрезой

Сверлить фрезой можно, но не любой. Осевое врезание допускают только фрезы с торцевыми кромками, перекрывающими центр — так называемые фрезы с возможностью засверливания. У остальных середина торца не режет, и вертикальная подача приведёт к поломке инструмента. Производители фиксируют это прямо: фрезеровать с осевой подачей можно только фрезами с возможностью засверливания.

Второе ограничение — экономика. Даже подходящая фреза сверлит медленнее сверла и изнашивается быстрее. Поэтому фрезой сверлят отверстия тогда, когда это часть другой операции: карман, паз, контур, отверстие нестандартного диаметра под имеющийся инструмент.

Какие фрезы допускают осевое врезание

Признак один: торцевые зубья должны доходить до оси или перекрывать её. Смотреть нужно на торец фрезы, а не на число зубьев — хотя корреляция есть: двухзубые фрезы чаще выполняются с перекрытием центра, четырёх- и шестизубые — реже.

Штатно рассчитана на врезание по оси шпоночная фреза. У неё два винтовых режущих зуба на цилиндрической части и два торцовых, и при подаче вдоль оси главными режущими становятся именно торцовые зубья, а при подаче вдоль детали — цилиндрические. Это её конструктивное назначение: сначала врезаться на глубину паза, потом вести паз.

Правильный способ входа в металл для остальных фрез — не прямое врезание по Z, а винтовая интерполяция. Фреза опускается по спирали, нагрузка распределяется между торцевыми и боковыми кромками, осевая составляющая падает. Рекомендуемый угол подъёма спирали для твердосплавных концевых фрез — 1–2° по стали и нержавеющим сталям, 4–5° по алюминию. Эффект измерим: при обработке блоков из стали P20 переход на винтовое врезание под углом 2,5° сократил время цикла на 15% и заметно снизил износ инструмента.

Практическое правило: если отверстие сквозное, круглое и стандартного диаметра — берите сверло. Если отверстие нестандартного диаметра, с точным допуском или его нужно связать с контуром — фреза с винтовой интерполяцией даст результат за один установ, без смены инструмента.

Что происходит с фрезой: износ и риск поломки

При осевом врезании вся нагрузка приходится на торцевые кромки, для которых это не основной режим. Три следствия, которые видит технолог:

Стружка не эвакуируется. Стружечные канавки фрезы рассчитаны на боковой отвод при движении в плоскости. В глухом отверстии стружка остаётся в зоне резания, перерезается повторно, растёт температура и налипание. Нужна продувка или подача СОЖ через инструмент.

Растёт осевая сила. Фреза не самоцентрируется, как сверло с углом при вершине 118°: у неё плоский торец. Отсюда увод на входе и повышенная нагрузка на хвостовик и оправку.

Ускоряется износ торцевых кромок. Они восстанавливаются переточкой хуже, чем боковые, и после нескольких десятков врезаний фреза теряет способность к чистовой обработке дна — то есть выходит из класса задач, ради которых её брали.

Вывод для планирования: если операция врезания повторяется в серии, дешевле поставить сверло под черновое отверстие и добрать размер фрезой, чем расходовать ресурс торца концевой фрезы на съём, для которого она не предназначена.

Фрезеровальные свёрла: что это и для чего

Под «фрезеровальным сверлом» на практике понимают три разных инструмента, и путаница в терминах приводит к неверным закупкам. Разберём по порядку, чтобы вы заказали то, что нужно.

Общий признак у всех трёх — инструмент совмещает функции сверла и фрезы: осевой элемент формирует отверстие, а боковые кромки позволяют расширить его, придав нужную форму и размер. Две рабочие поверхности вместо одной — отсюда и название.

Три инструмента под одним названием

Комбинированная фреза-сверло для станков. Промышленный вариант, он же drill mill. Работает в патроне фрезерного станка или обрабатывающего центра. Врезается по оси, ведёт паз, снимает фаску — за один установ без смены инструмента. Применяется там, где нужно просверлить множество отверстий и обычное HSS-сверло затупится раньше, чем будет пройдено нужное количество. Это ваш вариант, если речь о серийной механообработке.

Фрезерное сверло для дрели. Бытовой и полупрофессиональный инструмент, например Bosch 6×85 мм из HSS. Предназначено для получения больших отверстий в дереве, пластике и металле, а также выемок, пазов, карманов и уступов и обработки по периметру детали. Для станочной работы по стали не подходит: жёсткость патрона дрели не позволяет держать боковую нагрузку.

Фрезерное сверло по дереву. Отличается большим шагом между витками и, как правило, не имеет центровочного острия. Геометрия режущей кромки не даёт заклинивать даже во влажной древесине. К металлообработке отношения не имеет — если вы искали инструмент для стали, это не он.

Когда комбинированный инструмент экономит, а когда нет

Экономия возникает на смене инструмента, а не на резании. Комбинированная фреза-сверло всегда медленнее специализированного сверла на самом сверлении и хуже фрезы на фрезеровании. Выигрыш появляется при одном условии: в операции чередуются сверление, фрезерование и снятие фаски, и каждая смена инструмента — это остановка цикла.

Считать просто. Если в детали 8 отверстий с фасками и один паз, специализированный набор требует трёх смен инструмента на деталь. При серии в 500 деталей это 1500 смен. Комбинированный инструмент убирает их полностью, проигрывая по машинному времени на каждой отдельной операции. Порог окупаемости определяется временем смены на вашем станке — на обрабатывающем центре с автоматической сменой он выше, на универсальном станке с ручной сменой комбинированный инструмент выигрывает почти всегда.

Против него работает стойкость. Совмещённая геометрия не оптимальна ни под один из режимов, поэтому износ идёт быстрее, чем у специализированного инструмента в своём режиме. При крупной серии одной операции выгоднее взять отдельные свёрла и фрезы под каждый переход.

Как пользоваться фрезерным сверлом

Три правила, нарушение которых убивает инструмент на первой детали:

Врезание — только по спирали или под углом, не прямо по оси, если производитель явно не заявил возможность засверливания. Углы врезания те же, что для концевых фрез: 1–2° по стали и нержавейке.

Жёсткое закрепление. Инструмент воспринимает и осевую, и боковую нагрузку одновременно. Цанговый патрон, минимальный вылет, проверка биения перед серией.

Отвод стружки. При работе по глухому отверстию стружка не уходит сама. Продувка или СОЖ обязательны, иначе повторное перерезание стружки съест кромки за несколько проходов.

Фрезерный и сверлильный станок: что чем делать

Правило несимметрично: сверлить на фрезерном станке можно, фрезеровать на сверлильном — практически нет. Причина в конструкции шпиндельного узла. Фрезерный шпиндель рассчитан выдерживать и радиальные, и осевые нагрузки, возникающие при фрезеровании. Сверлильный проектируется под осевую нагрузку, боковую его опоры не держат.

Чем отличается фрезерный станок от сверлильного

Практический разделитель — не мощность и не масса станка, а наличие координатной подачи стола и способность опор шпинделя принимать боковое усилие.

Можно ли сверлить на фрезерном станке

Да, это штатная операция. Шпиндель фрезерного станка воспринимает осевую нагрузку без ограничений, координатный стол позволяет позиционировать отверстие точнее, чем разметка на сверлильном.

Три условия, которые нужно соблюсти.

Крепление сверла. Сверло с цилиндрическим хвостовиком ставится в цанговый патрон ER, а не в сверлильный патрон на оправке — цанга даёт меньшее биение и жёстче держит. Сверло с коническим хвостовиком — через переходную втулку на конус шпинделя.

Обороты. Фрезерные станки обычно имеют более высокий диапазон оборотов, и режим под фрезу для сверла будет избыточным. Скорость резания считается по диаметру сверла, а не по привычным настройкам под фрезу — иначе кромка сгорит на первом же отверстии.

Осевая подача. На универсальном фрезерном станке подача пиноли ручная, и легко превысить допустимое усилие. При работе на обрабатывающем центре подача программная, ограничений нет.

Замечание по экономике: занимать фрезерный станок под серию однотипных отверстий невыгодно — стоимость станко-часа выше. Сверление на фрезерном оправдано, когда отверстия входят в общий цикл обработки детали и снятие с установа нарушит точность.

Можно ли фрезеровать на сверлильном станке

Штатно — нет. Три причины, каждая критична по отдельности.

Опоры шпинделя. Подшипники сверлильного станка не рассчитаны на боковую нагрузку и при фрезеровании выходят из строя быстро. Роликовые опоры, которые держат значительную радиальную нагрузку при работе крупными фрезами и глубокой выборке, ставят на фрезерные станки, а не на сверлильные.

Крепление инструмента. Конус Морзе удерживается силой трения от осевого усилия и при радиальном приложении нагрузки не работает — патрон выпадает из шпинделя. Сверлильный кулачковый патрон при боковой нагрузке отпускает фрезу.

Отсутствие подачи стола. Без координатной подачи заготовку нечем вести относительно инструмента, а перемещение вручную даёт неконтролируемую глубину и подачу.

Что реально можно на сверлильном станке — снять фаску зенковкой, расширить готовое отверстие, обработать торец бобышки. То есть операции, где нагрузка остаётся осевой. Всё, что требует движения в плоскости, — не на этом станке.

Если задача разовая и станка нет, дешевле отдать деталь на сторону, чем менять шпиндельный узел. При регулярной необходимости фрезерования нужен фрезерный станок и соответствующая оснастка — цанговые патроны и концевые фрезы.

Ограничения по вылету инструмента

Общая рекомендация производителей шпинделей: соотношение диаметра фрезы к вылету 1:4, предельно 1:6. Радиальную нагрузку держат в пределах 60% от максимальной паспортной, осевую — до 80%. Выход за эти границы даёт рост биения, а после сильной вибрации или удара точность шпинделя теряется безвозвратно.

Для подбора сверла под глубокое отверстие ориентируйтесь на серии: короткая по ГОСТ 4010-77, средняя по ГОСТ 10902-77, длинная по ГОСТ 886-77. Брать длинную серию там, где хватает средней, — значит без нужды терять жёсткость. Подобрать нужную серию можно в каталоге свёрл.

Частые вопросы о сверлении и фрезеровании

Можно ли фрезеровать сверлом

Нет. Сверло имеет режущие кромки только на конусе вершины, боковых кромок у него нет — ленточки на цилиндрической части служат для направления в отверстии, а не для резания. При попытке подачи в сторону сверло начнёт работать ленточками, мгновенно нагреется и потеряет геометрию. Даже разбить готовое отверстие сверлом большего диаметра — операция рискованная: инструмент уводит и заклинивает.

Можно ли сверлить фрезером

Речь обычно идёт о ручном фрезере по дереву. Технически кромочная фреза с торцевыми зубьями врезаться по оси может, но для металла такой инструмент не предназначен: не та частота вращения, не та жёсткость крепления, нет системы отвода стружки из глухого отверстия. Для металла нужен станок и сверло по стали.

В чём разница между фрезерованием и сверлением

Сверление — образование отверстия осевым инструментом при подаче только вдоль оси вращения. Фрезерование — снятие металла вращающейся многозубой фрезой при подаче заготовки или инструмента в плоскости. Сверление даёт отверстие круглого сечения и шероховатость Ra 12,5…1,6, фрезерование формирует произвольный контур с Ra 1,6…0,4.

Какой квалитет точности даёт сверление

По ГОСТ 2034-80 квалитет привязан к классу точности самого сверла: класс А1 предназначен для отверстий 10–13 квалитетов, класс В1 — до 14 квалитета, класс В — до 15 квалитета. Если чертёж требует точнее 10-го квалитета, после сверления нужна развёртка, расточка или фрезерование по контуру.

Как называется процесс расширения отверстия фрезой

Правильный термин — растачивание или фрезерование по контуру, в зависимости от инструмента. Форма «расфрезеровка» встречается в цеховом обиходе, «разфрезеровка» — ошибочное написание. В технологической документации корректно писать «фрезерование отверстия» с указанием схемы: винтовая интерполяция, круговая интерполяция или плунжерное фрезерование.

Чем сверлить отверстие в нержавеющей стали

Сверлом из быстрорежущей стали с кобальтом (HSS-Co, Р6М5К5) или твердосплавным, с более тупой заточкой — около 130–135° вместо стандартных 118°. Обязательна СОЖ и пониженная скорость резания при сохранённой подаче: нержавейка наклёпывается, и при малой подаче сверло начинает работать по упрочнённому слою.
