Биение токарного патрона: нормы по ГОСТ, причины и как устранить

Патрон бьёт — деталь уходит в брак, пластина скалывается, сверло уводит. Ниже — реальные допуски из ГОСТ 1654-86, методика замера индикатором, семь причин появления биения и что из этого лечится расточкой кулачков, а что только заменой.

Виды биения

Радиальное — заготовка вращается вокруг смещённой оси, диаметр «пляшет», резец режет с переменной глубиной.

Торцевое — плоскость кулачков непараллельна плоскости вращения, подрезанный торец получается неперпендикулярным.

Осевое — шпиндель перемещается вдоль оси. Бьёт по точности при нарезании резьбы и подрезке.

Биение самого патрона и биение зажатой в нём заготовки — разные величины. Второе всегда больше: добавляются кривизна прутка, окалина и грязь под кулачками.

Допустимое биение по ГОСТ 1654-86

Нормы точности токарных патронов задаёт ГОСТ 1654-86 «Патроны токарные общего назначения. Общие технические условия». Он распространяется на патроны четырёх классов точности: А, В, П и Н — и на самоцентрирующие, и на патроны с независимым перемещением кулачков. Тип привода (спиральный, клиновой) на нормы не влияет — точность задаётся классом.

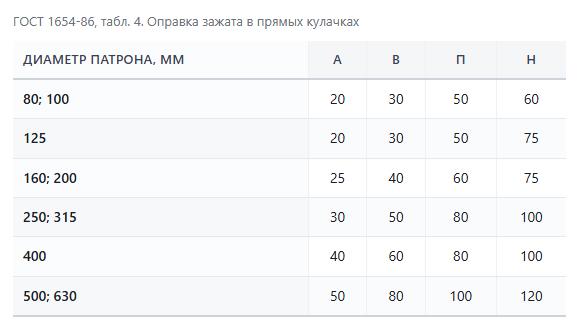

Ключевая для практики таблица — допуск радиального биения контрольной оправки, зажатой в прямых кулачках (табл. 4 стандарта), мкм:

Из таблицы следует вывод, который ломает цеховые мифы: биение 0,1 мм для патрона 250–400 мм класса Н — это норма, а не брак. Требовать от дешёвого патрона класса Н сотки — значит требовать чужой класс точности.

Допуск торцевого биения ниже: для патронов 125–200 мм он составляет 20 мкм для класса А и 50 мкм для класса Н.

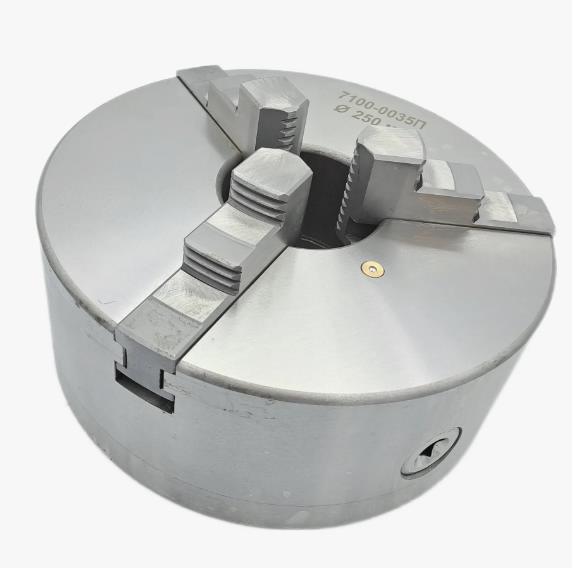

Как узнать класс своего патрона. По ГОСТ класс точности маркируется на корпусе — за исключением класса Н. Нет буквы — значит Н.

Как проверить биение патрона индикатором

Нужен индикатор часового типа, магнитная стойка и контрольная оправка либо калиброванный пруток. Стандарт для приёмочного контроля предписывает контрольные кольца и оправки заданных диаметров, в цеху годится любая проверенная оправка — важна повторяемость замера.

0. Сначала проверьте шпиндель. Снимите патрон, замерьте биение конуса или фланца шпинделя. ГОСТ 1654-86 требует, чтобы биение посадочного места было заведомо меньше допуска патрона: для патрона 160–200 мм класса Н — не более 12 мкм. Бьёт шпиндель — дальше мерить бессмысленно.

1. Очистите кулачки и оправку. Стружка под кулачком даёт «биение», которого нет.

2. Зажмите оправку. Стандарт задаёт вылет в зависимости от диаметра патрона: 40 мм для 80-мм, 50 мм для 125–160 мм, 80 мм для 200–250 мм, 120 мм для 315 мм.

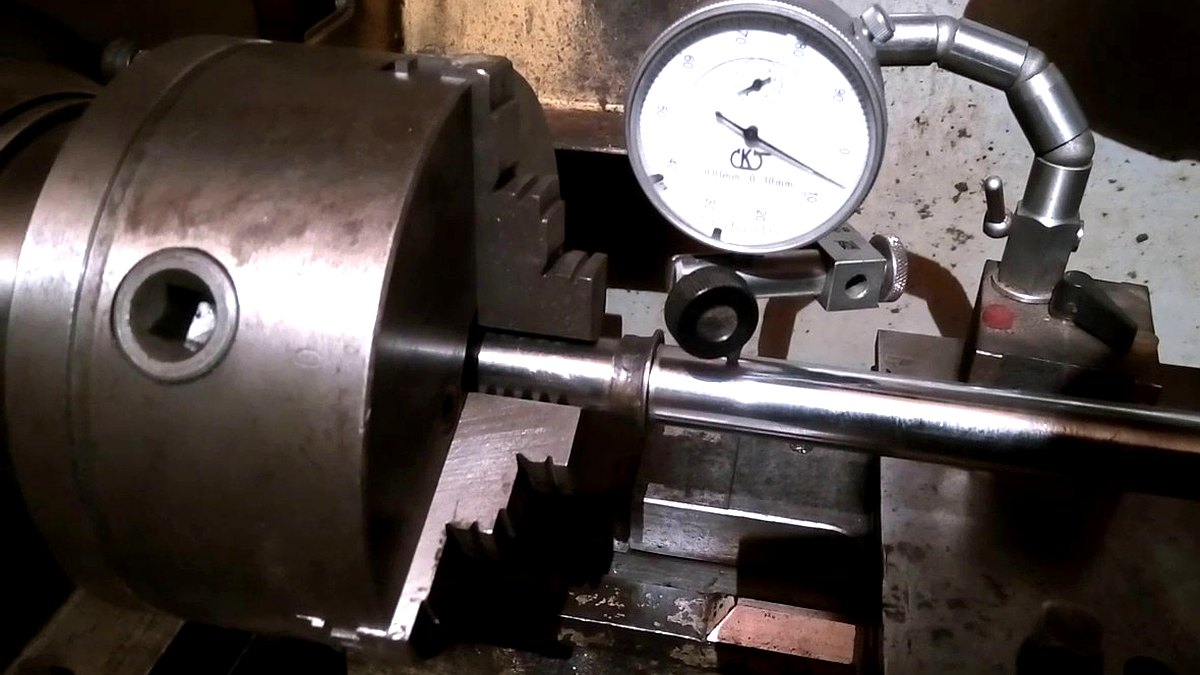

3. Установите индикатор перпендикулярно оси оправки с натягом 0,5–1 мм.

4. Проверните шпиндель вручную дважды на 360°. Разница между максимумом и минимумом — радиальное биение. Сверьте с таблицей по классу вашего патрона.

Диагностический приём: повторите замер на увеличенном вылете. Резкий рост биения — кривая оправка или перекос кулачков. Одинаково большое биение на любом вылете — смещён центр: изношена спираль либо перекошена посадка на шпинделе.

Семь причин биения

1. Износ спирали и реек. Кулачки сходятся несинхронно. Признак — биение меняется в зависимости от диаметра зажима.

2. Перепутана нумерация кулачков. По ГОСТ на кулачках нанесены номера, соответствующие номерам пазов корпуса. Поставили не по порядку — получили биение в десятые доли миллиметра.

3. Стружка и грязь в пазах. Самая частая и самая дешёвая в устранении причина.

4. Забитый конус шпинделя или повреждённая планшайба. Патрон садится с перекосом.

5. Деформация корпуса. Следствие удара, падения или зажима с трубой на ключе. Восстановлению практически не подлежит.

6. Износ подшипников шпинделя. Биение будет и в центрах — патрон ни при чём.

7. Сама заготовка. Кривой пруток, окалина, наклёп после отрезки.

Отдельный случай — длинная заготовка на большом вылете. Даже исправный патрон не удержит соосность консоли: нужен поджим задним центром или люнет. Списывать это на патрон — ошибка диагностики.

Как убрать биение

Расточка сырых кулачков. Рабочий способ для точных работ, и сам ГОСТ его признаёт: при проверке точности растачиваются только незакалённые кулачки. Сырые кулачки зажимают на распорное кольцо, создавая натяг в рабочем направлении (для наружного зажима кольцо ставят внутрь кулачков), и растачивают посадочный поясок, снимая минимально необходимую величину. После расточки кулачки центрированы под конкретный диаметр и конкретный патрон — переставлять их нельзя.

Замена кулачков комплектом. Поштучно кулачки не покупают, только тройками под номер патрона и шаг спирали. Помогает, если изношены кулачки, а не спираль корпуса.

Разборка и промывка. Половина «умерших» патронов оживает после чистки пазов и спирали.

Проверка посадки. Снять патрон, зачистить конус и фланец, протянуть крепёж крест-накрест.

Замена патрона. Изношенная спираль в корпусе — приговор: восстановление требует станочных работ по закалённой поверхности, и в доступном ценовом сегменте это дороже нового патрона.

Чем биение обходится по инструменту

Твердосплавные пластины. Биение означает, что глубина резания меняется на эту же величину каждый оборот. При чистовом проходе с глубиной 0,2–0,3 мм биение 0,1 мм — это треть съёма. Кромка работает с переменной нагрузкой и выходит из строя по сколу, не выработав ресурс по износу.

Свёрла. Отверстие получается больше номинала, сверло уводит, растёт нагрузка на перемычку.

Метчики. Ось отверстия не совпадает с осью метчика, инструмент идёт с боковой нагрузкой — разбитая резьба, а на малых диаметрах поломка метчика в детали.

Если инструмент расходуется быстрее нормы при верных режимах — начните с замера биения, а не со смены поставщика.

Приёмка нового патрона: четыре проверки по ГОСТ

1. Биение на оправке — сверьте с таблицей выше по классу патрона.

2. Мёртвый ход ключа. По ГОСТ 1654-86 — не более 1/8 оборота. Больше — брак.

3. Усилие на ключе для холостого хода кулачков. Стандарт ограничивает крутящий момент: 5 Н·м для патрона 125 мм, 6 Н·м для 160 мм, 8 Н·м для 200 мм. Кулачки идут туго от руки — дефект сборки.

4. Маркировка. На патроне должны быть обозначение и класс точности (кроме Н), товарный знак, заводской номер и год, номера пазов; на кулачках — соответствующие номера.

Стандарт устанавливает срок сохраняемости точности: не менее 2 лет для классов А, В и П и не менее 18 месяцев для класса Н. Патрон, прошедший приёмку в пределах своего класса, этот срок отработает. Тот, что бьёт из коробки, — повод для рекламации, а не для работы «пока сойдёт».
